永進立式綜合加工機

網站首頁 / 產品中心 / 永進加工中心 / 永進立式綜合加工機

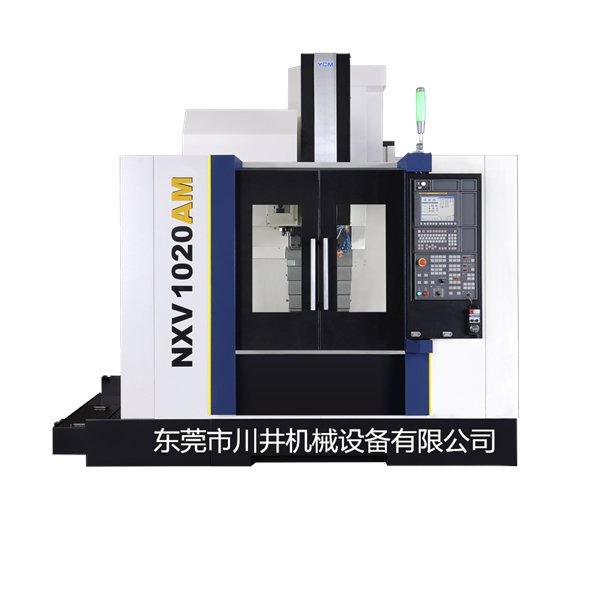

名稱：NXV1020AM

詳細信息

NXV同XV系列參數對比：

?三軸快速押送速度提升	?三軸加速度提升
XV1020→36/36/24m/min	XV1020→0.4g/0.4g/0.6g
NXV1020A→48/48/32m/min	NXV1020A→1g/0.8g/1g
?換刀速度提升	?刀具數量選擇提升
XV1020→3.5 Sec	XV1020→Max：30T
NXV1020A→1.8 Sec	NXV1020A→Max：60T

機臺特性：

YCM自制主軸

浮動松刀裝置（反扣），避免松刀力傳達至軸承，影響軸承壽命

油冷系統（opt.）有效移除熱量，以降低主軸熱變形

陶瓷軸承，質量輕，離心力低、優異的剛性、熱膨脹系數低

高精度螺旋彈簧，有良好的動態平衡、低振動

高穩定刀庫

ATC凸輪箱使用絕對式編碼器檢出，機構穩定、可靠度高

變頻器控制，換刀速度不會因當時的電源頻率而變動

換刀的速度可以視需求以程式來控制快慢

刀庫自動門設計

氣壓缸快速驅動，動作迅速

線規支撐，動作確實/穩定

有效防止切屑及切屑液進入刀庫側

三軸軸向直接式設計

直接式傳動設計，無皮帶或齒輪驅動所產生的噪音、背隙及振動問題，提高加工效率與工件品質

三軸以伺服馬達直接驅動滾珠螺桿，無背隙產生，提供高速連動傳輸?shù)男芗熬_的位置控制

高剛性結構設計

高剛性結構設計提供絕佳的精度及其穩定性

結構設計采用FEM分析以及采用強韌耐久的米漢納鑄件，有效提升機臺性能

現時代鈑金美學設計

全密閉式外罩鈑金（含上蓋）

美觀后罩設計、可掀式側窗，方便清屑

排屑流暢

NXV機臺解析：

永進立式加工中心NXV1020A高速加工中心機，其優秀的快移速度，適合各種零件加工需求；NXV1020AM高精度加工中心機，其優異的剛性，更適合各類模具加工

機臺參數:

機臺型號	NXV1020AM高精度立式加工中心
主軸轉速（選配）	12000rpm（15000rpm）
主軸馬力（選配）	18.5KW（11kw）
主軸端孔斜度（選配）	BBT40
主軸前端至工作臺距離	140-680
工作臺尺寸	1120*520
X軸行程mm	1020
Y軸行程mm	520
Z軸行程mm	540
工作臺最大平均負載 kg	500
快速押送速度（XYZ)	36/36/24m/min
切削押送速度	1-20000mm/min
刀具數量（選配）	24T(30/40/60T)
刀具重量	6kg
最大刀具尺寸（選配）	D90300mm（D76300mm）
刀具自動交換方式	刀臂式
定位精度	±0.003/300mm
重復定位精度	±0.002/300mm
機臺重量kg	5350
