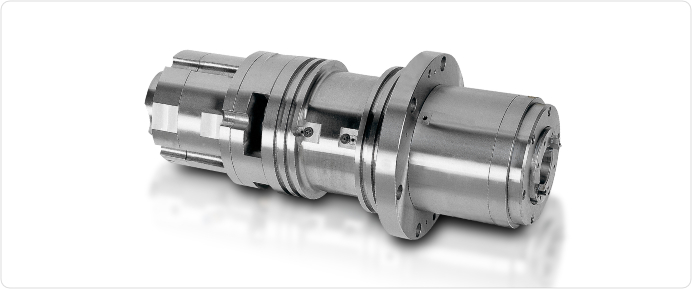

獨特的強力直結式主軸
-
12,000轉高速IDD 直結主軸，匹配精密陶磁軸承，提供優越的軸向與徑向所需的切削剛性
-
搭載30匹馬力輸出的高性能主軸馬達。
-
獨特的IDD直結主軸，有效降低震動，抑制熱源產生，提供完美加工表面精度
-
確保主軸及刀具在高硬度材料高速加工時的效能與使用年限。

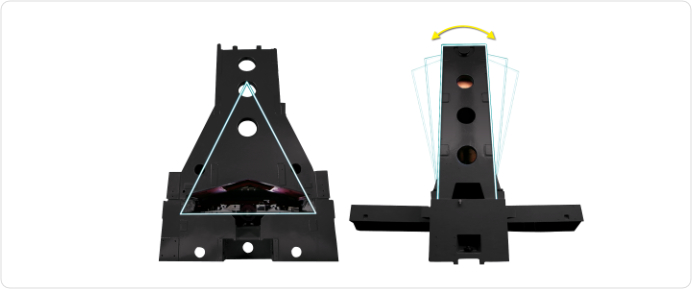

高剛性結構設計
-
三軸配置精密滾柱線軌及大直徑滾珠螺桿，提供高效率排屑的加工需求
-
確保高速移動不晃動的超大立柱與底座。
-
高剛性雙螺帽滾珠螺桿搭載高功率軸向伺服馬達。
-
全系列搭配精密滾柱線軌
-
超寬滑道跨距
-
先進FEM嚴格分析，全新強化機體結構設計，展現高超切削效能與加工穩定性，滿足高速高效能加工的嚴苛需求。

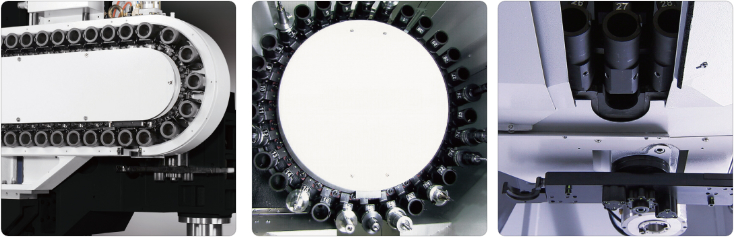

高穩定自動換刀系統
-
刀庫與立柱結合，剛性強、不晃動
-
30把刀設計(48/60把刀伺服馬達驅動opt.)，滿足加工需求。(NSV66A標準為30把刀，40把刀opt.)
-
自動刀庫防屑板金，有效防屑

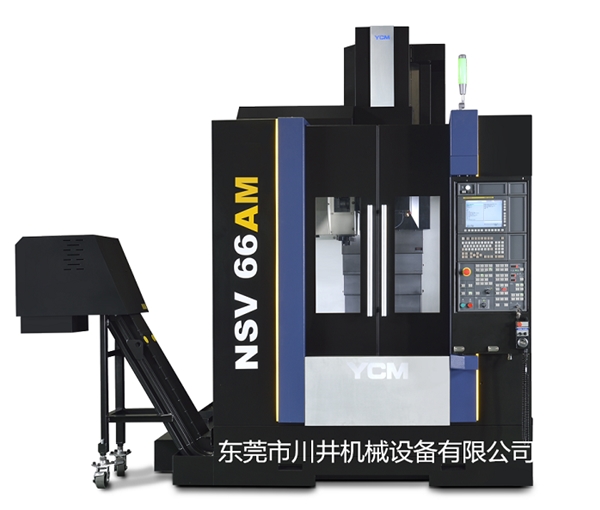

產品規格表
| 產品名稱 | 單 | NSV66AM |
| 主軸 | ||
| 主軸轉速(選擇) | rpm | 12,000 (15,000 / 20,000) |
| 最大主軸馬達功率(選擇) | kW | 22 |
| 主軸端孔斜度(選擇) |
|
BBT40 |
| 行程 | ||
| X 軸行程 | mm | 660 |
| Y 軸行程 | mm | 510 |
| Z 軸行程 | mm | 560 |
| 主軸鼻端至工作臺面距離 | mm | 100~660 |
| 工作臺 | ||
| 工作臺尺寸 | mm | 840 x 560 |
| T型槽尺寸 - 槽數×寬度×間距 | mm | 5 x 18 x 100 |
| 工作臺最大平均負載 | kg | 500 |
| 進給 | ||
| 快速押送速度 (X/Y/Z) | m/min. | 24 / 24 / 24 |
| 切削押送速度 | mm/min. | 1~20,000 |
| 自動換刀系統 |
|
|
| 刀具數量 (選擇) | T | 30 |
| 刀具重量 | kg/pc | 6 |
| 最大刀具尺寸 (鄰近無刀時) | mm | ?76 x 300 (?125 x 300) |
| 其它 | ||
| 機器重量 | kg |
6,500 |
