主軸高速運轉平穩順暢

▲標準配備的兩段式強力齒輪箱主軸，最高轉速4,500 rpm，由超大精密滾柱軸承所配列，充分滿足大量排屑重切削時所需的高剛性訴求。(如圖所示)
▲6,000rpm齒輪箱主軸，與強力齒輪箱直接傳動，并搭載高馬力輸出的AC數值控制主軸馬達與陶瓷滾柱軸承配列，輸出功率高達22kW。(選擇)
▲主軸采用大馬力設計(22kW)，最大轉速達10,000rpm，并采用油氣潤滑，適合高速加工，應付不同加工模式。(選擇)
▲永進機械自製IDD主軸，HSK-A100高速IDD主軸最高轉速可達15,000rpm，提供高效能高速率的切削加工所需的動能；良好的動平衡特性及剛性，特別適合高速加工需求。(選擇)

優越機身

▲頭部採硬軌Turcite-B設計，高剛性、高阻尼減少門型加工機頭部切削懸伸、震動問題。
▲大尺寸靴型底座設計，有效抑制機臺向前傾的力量，確保加工穩定性。
▲FEM有限元素分析、V型肋結構設計，提高剛性及穩定性。
▲X軸採直結式齒輪驅動，提供高扭力、高傳動效能及低背隙、高精度。

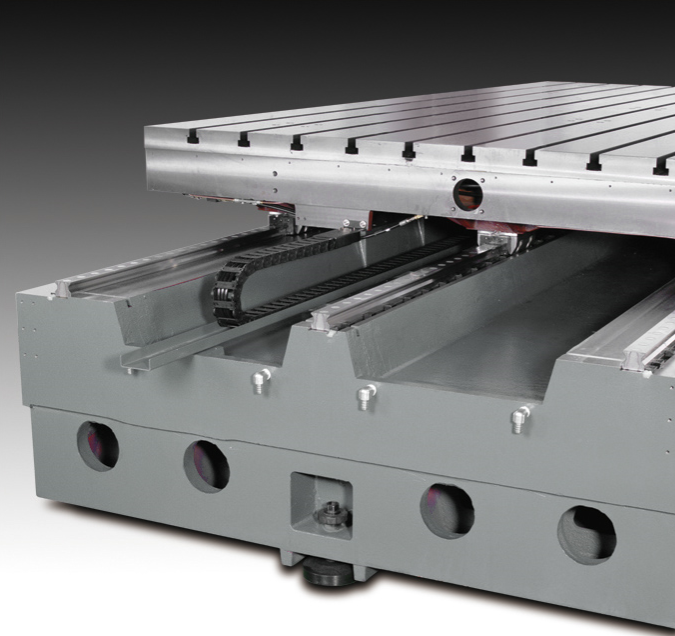

▲X軸搭載三支滾柱型線性滑軌及多個滑塊，有效提升工作臺荷重能力。(3021B、3025B：12個滑塊/4021B、4025B、4035B：15個滑塊)
▲Y軸採用三支滾柱型線性滑軌設計；大區域的抓持力，大幅提升頭部、鞍座的整體結構剛性。

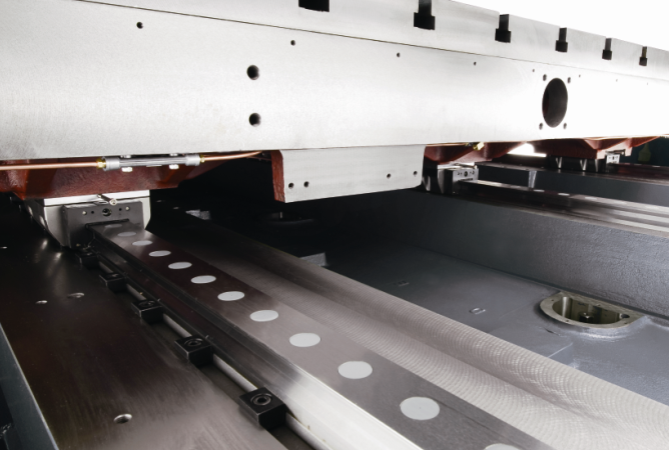

精密滾柱線軌

▲低摩擦系數，運動順暢。
▲超高負載與高動態穩定性。
▲幾何精度高，質量優越

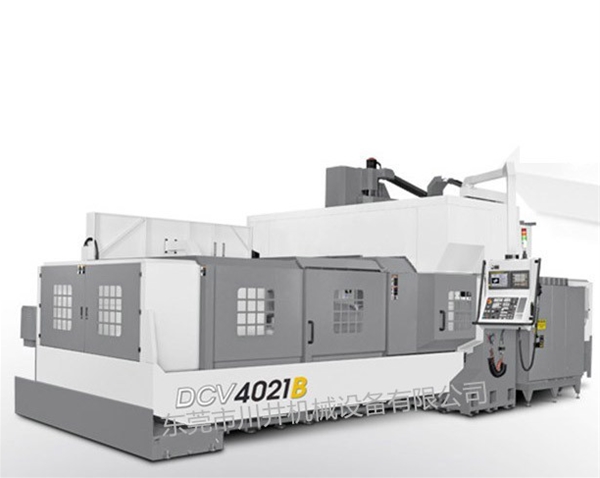

臺灣永進高性能龍門立式加工機DCV4021B規格表
