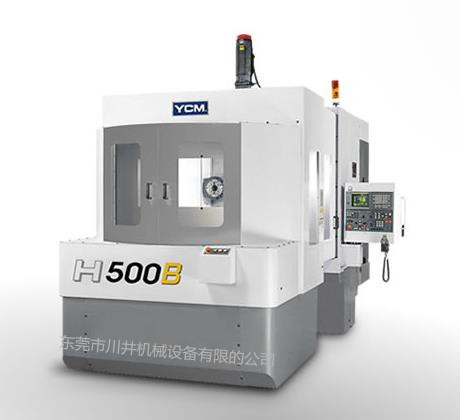

產品特色介紹

高速、高精密主軸

▲主軸采用精密陶瓷軸承質量輕，熱膨脹係數低，可高速運轉，高剛性等優點。
▲主軸前端軸承內徑達?80mm，適合重切削。
▲直結式IDD主軸有效地將主軸馬力傳達到刀尖，切削能力完全發揮。

高剛性結構設計的高速化工具機，快速押送 30m/min.

▲最新型動柱架構設計，強化三點支撐底座，雙重壁結構的機身，剛性、精度維持與耐用性最佳。
▲三軸馬達與滾珠螺桿直結傳動，螺桿預拉增加進給剛性及提高精度。
▲三軸線性滑軌在H500A上採用THK之「LA」系列，具有高剛性低摩擦高速又能兼顧良好阻尼效果，及壽命長之優點，可獲得最佳循圓切削，切削速度10m/min.快速押送30m/min.。

快速可靠的換刀機構經過百萬次運轉之后,確實符合可靠度要求之后才正式量產

▲換刀臂采用滾子齒凸輪機構，最新與機臺同方向之臥式配置，取刀之后直接交換，動作迅速可靠，僅需3.5秒。
▲刀庫傳動以伺服馬達快速直接驅動，定位檢出可靠，不會亂刀。

高精度,強力挾持自動交換工作-APC有效提昇加工彈性與生產效益

▲采用最簡捷之旋轉方式，強化的旋轉軌道完全支撐，不會下垂，交換動作確實可靠。
▲工作臺靠Z軸移動迅速到達旋轉臂之交換位置，交換時連動防護門旋轉達到迅速交換之目的，交換時間僅8秒。
▲超大型離合器直徑?450mm，同時以斜錐柱精確定位，可以很穩定支撐工作臺，提供切削時之鋼性需求。
▲可選配0.001°復列式蝸桿蝸輪連續旋轉第四軸工作臺，背隙調整容易，四輪同動的精密加工要求可以輕易完成。

產品規格介紹
