沙迪克慢走絲AL ALN

網站首頁 / 產品中心 / 沙迪克 / 沙迪克慢走絲AL ALN

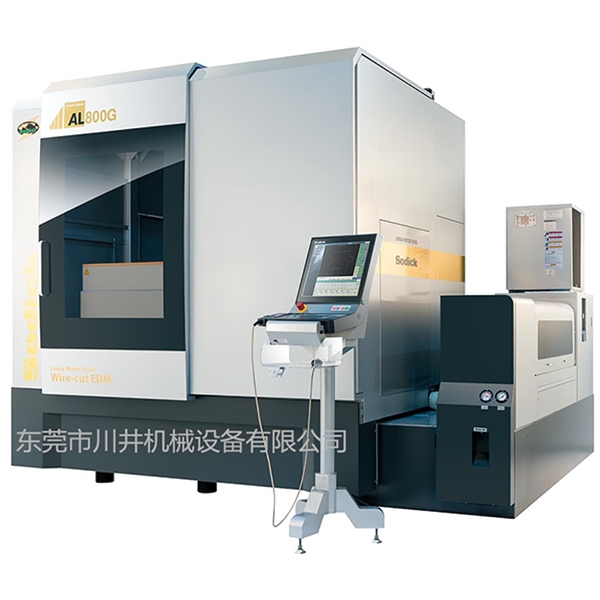

名稱：AL800G

詳細信息

ALN800G沙迪克慢走絲特性說明（Sodick）

應用范圍
在汽車相關行業、電氣相關行業的大型模具以及能源、飛機、的大型零部件加工領域，為了滿足客戶希望通過使用直線電機的慢走絲切割機在更廣泛的加工領域內實現高速、高精度、高品質加工優勢的強烈期望，我們在AL系列制品中全新增加了可以進行大型加工的ALN800G機型；

開發技術
沙迪克公司采用了Advanced Smart Pulse、Advanced Smart Linear的開發理念，通過全部自主開發制造以直線電機/放電電源/NC裝置/運動控制器/陶瓷工件為代表的核心（要素）技能，實現了高性能；

行程擴大
在擴大XY軸行程的同時（X軸800mm、Y軸600mm），UV行程也AL600G大33%（U軸200mm、V軸200mm），支持大型零部件加工和模具加工；

機械特性
在機械結構方面，通過采用考慮了搭載大型工件以及環境變化的最佳機械結構設計方法，實現了長時間穩定的加工。并且準備了新型熱位移補充功能；

互聯網功能
標準采用實現對板厚500mm的工件進行浸漬加工的自動三邊升降（上下）式加工槽、針對大型工件充分確保加工空間（最大1250mm×1020mm）的口字形工件支架、四連式加工液過濾器、兼顧功能分割緊湊性和液體處理效率的儲液（服務小時）槽、內置式20kg送絲裝置等。此外支持使用互聯網的新一代產品制造方式。并兼顧了使用這些裝備件開始準備工作的加工現場的作業性，實現了生產效率的提升；

直線電機
ALN800G機型XYUV 四軸標準搭載積累近二十年使用經驗的直線電機，可以長維持高速性、高響應性和高精度定位；

自動穿絲
對以往AL系列中采用的高速自動穿絲裝置和導絲裝置進行了優化，使其適用于大型機床，提高了高板厚（下）的高速穿絲能力。在大型工件的加工方面，通過積累些核心要素技術，實現了高速且穩定的加工品質和自動加工；

電源及操作
在電源裝置方面采用了在AL系列中廣受好評的NC裝置SPW電源，標準配置實現高速、高精度、高品量加工的數字PIKA回路、TMPⅡ控制、無鼓度（凹凸）Ⅱ控制、新張力伺服功能、自動液面控制等各種最新技術，穩定實現了最少切割數的高效加工。此外可以使用多點觸控液晶顯示器和鍵盤兩者進行操作，實現了從初學者到熟練者都可輕松操作機床的創新操作性能；

環保
而AL800G是一款先進的環保機床，獨創的全外罩造型符合全球標準。前罩設計采用了全新的滑動式結構，更易于搬入大型工件，同時在設計上考慮了通過機器人等自動化；

ALN800G沙迪克線切割電源裝置說明（Sodick）

最大加工電流	40A（可選配60A）
電源輸入	380V（系統電源220V）
數控裝置	多任務操作系統，K - SMC - LINK方式（M 4 - LINK）
記憶裝置	SSD、外部存儲器
輸入方式	外部內存、多觸摸屏、屏幕鍵盤、局域網
顯示方式	19型TFT
顯示文字	漢字（JIS）、字母、數字等
鍵盤	標準101參考型鍵盤、功能鍵
位置命令方式	增量坐標、絕對坐標
放電加工條件登錄功能	10000條件可登錄（C000-C9999）
補償功能	10000條件可登錄（H000-H9999）
程序序列數指定	設定比N 000000000-N 999999999為止可能
坐標數	60
同時控制軸數	最大4軸（SPW - E：最大8軸）
最小指令單位	0.001um
最小驅動單位	0.01um（X、Y、U、V）軸
最大傳送速度	X、Y軸最大3m / min；Z軸2m/ min
位置檢測系統	全閉環回路控制（光學尺）
驅動系統	直線馬達（X、Y、U、V軸）
各種補償	各軸步距規誤差補償、間隙補償、扭矩補償
圖形功能	平面、加工中描書、3次元、擴大、縮小、旋轉、背景繪圖
